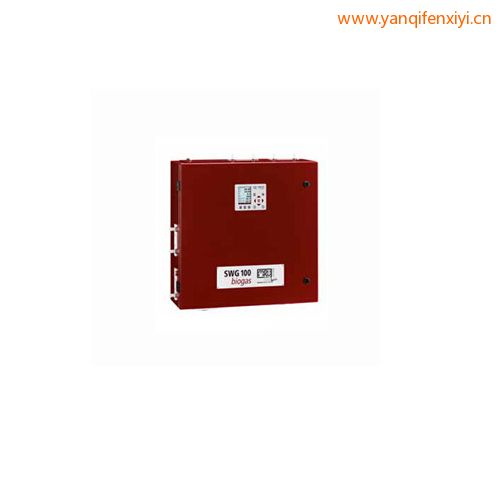

SWG 100 在线式沼气分析系统

详细介绍：

工业应用兼容性设计，适合工业应用的恶劣环境

多重系统安全考虑，包含连续监测系统内部的风扇排风，采样入口设置采样气流量限制小孔
可用于Zone 2 危险环境，手提式烟气分析仪，满足要求
高效的样气预处理功能，保证了仪器的快速响应和可靠测量
采样系统能适应负压到高正压各种工况
样气不稀释，也没有压缩气需求
系统带温度和压力补偿功能和事件记录功能
一套系统可以最多测量10个点，自动切换采样点
系统安装工作量小，到货就可以使用

系统基本配置 ：
铝合金结构系统主机，表面涂敷红色抗腐蚀结构漆，墙壁或机架安装；
监测系统通风状态，并在显示界面显示，提供系统报警
采样流量限制小孔和采样切断阀
采样泵和采样流量监测，综合烟气分析仪，并在显示界面显示，提供系统报警
自动零点校准
采样气、零点校准气和跨度气接口全部为1/8″接头，适合DN6/4mm管
3.5″TFT彩色显示屏，德国约克烟气分析仪，带背光功能和键盘，原装进口烟气分析仪，带操作密码保护功能
RS485 数据传输接口（Modbus RTU）
通用9--240VAC/47-63Hz 供电

可选功能：
CO2和CH4测量功能，NDIR红外原理
O2测量，长寿命电化学传感器
H2Slow 测量，热重 烟气分析仪，带过量程保护和清洗功能
H2Shigh 测量，烟气脱硫分析，电化学传感器
H2或CO测量，电化学传感器
用于Zone 2 危险环境，在线红外烟气分析仪，满足要求
可燃气体探测器，安装在系统内部
电子制冷器，带蠕动泵自动排水
多路采样器，便携式烟气烟尘分析仪，从2路到10路可选
4路4-20mA模拟输出和2路报警继电器模块
通过4个外部继电器远程控制仪器
Modbus/Profibus 转换器

仪器内部加热功能，用于寒冷环境

技术参数：

测量参数	量程	原理
CH4	0-100%	NDIR 非分散红外
CO2	0-100%	NDIR 非分散红外
O2	0-25%	长寿命电化学传感器
H2Slow	0-1000ppm	电化学，非连续测量
H2S	0-10000ppm	电化学，连续测量
CO	0-10000ppm	电化学，

计算参数：热值 0-50MJ/M3，MJ/kg

人机接口：
3.5″TFT彩色显示屏
背光键盘，带操作密码保护
4路4-20mA模拟输出，最大负载500Ω
2路继电器，24V/5A无源触点
RS485数字接口（Modbus RTU）
DIN-rail RS485/Profibus转换器

系统安全：
制造商保证
自动监测分析箱内通风状态
采样流量限制小孔
采样管路切断阀
分析箱内LEL（CH4）监测

样气处理系统：
1/8″不锈钢接头
电子气体制冷除水器，蠕动泵自动排水
Teflon尘过滤器、内部软管全部为VITON管
采样流量40-60L/h，采样流速监测和自动调整
采样入口压力：-100mbar---+300mbar
出口压力： 大气压力

其他：
外形尺寸： 600*600*210mm（H*W*D），墙壁或支架安装
重量/防护等级：25kg/IP54
环境温度：+5℃----+45℃ 或- 20℃----+45℃（带内部加热）
安装场地： 室内或室外（需用户提供气候防护罩）
仪器内部 ：强制通风，烟气在线监测分析仪，始终监测通风状态，多组份烟气分析仪， 内部加热200W（选件）
供电：90-240VAC/47-63Hz/90W
